نحوه عملکرد ترمومتر 12 کاناله مدل BTM-4208SD لوترون

....

ترمومتر 12 کاناله مدل BTM-4208SD لوترون جهت اندازه گیری و ثبت مقادیر دما توسط ۱۲ کانال به طور همزمان و با استفاده از انواع ترموکوبل های مختلف با امکان ثبت روی SD کارت مورد استفاده قرار میگیرد.

ترمومتر 12 کاناله مدل BTM-4208SD لوترون دارای ترموکوپل های تیپ ، J/K/T/E/R/S ، دیتالاگر اتوماتیک و دستی ، رابط کامپیوتر RS232/USB و کارت حافظه است.

مشخصات:

ترمومتر 12 کاناله ( CH1 to CH12 )
سنسور  :ترموکوپل تیپ J/K/T/E/R/S
دقت ترموکوپل های K,J,T,E,R و S : مقدار 0.4% + 1C
دیتالاگر اتوماتیک و دستی
رابط کامپیوتر RS232/USB
ثبت فاصله زمانی واقعی 1 -3600 ثانیه
ذخیره داده روی SD کارت و تجزیه و تحلیل در سیستم کامپیوتر

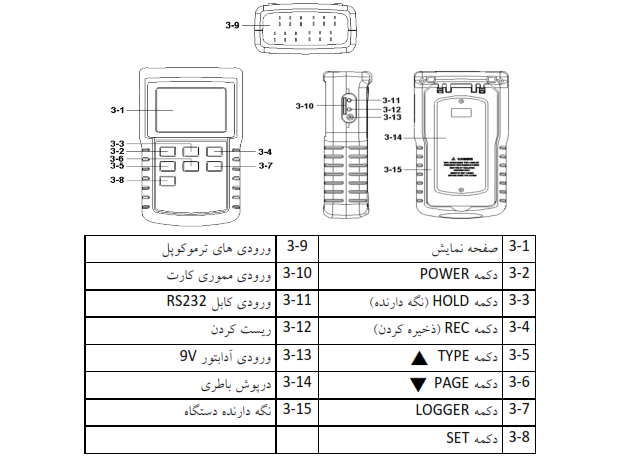

روش استفاده ترمومتر 12 کاناله مدل BTM-4208SD لوترون:

ابتدا توسط دکمه POWER دستگاه را روشن کنید.ترموکوپل های تیپ K را وصل نمایید.

ترموکوپل های تیپ های دیگر S/T/R/J نیز به همین شکل می باشد.

در طول اندازه گیری با فشار دادن دکمه HOLD می توانید اعداد نشان داده شده را ثابت نگه دارید.

Data Record: دکمه REC را زده دستگاه کلمه REC را نشان می د هد.

دکمه REC را بزنید بیشترین میزان اندازه گیری را نشان می دهد،همچنین باز هم با فشار دادن این دکمه کمترین میزان اندازه گیری را نشان می دهد.

اگر دکمه REC را 2 ثانیه نگه  دارید از این منو خارج می شوید.

Data Logger:مموری کارت را وارد دستگاه کنید سپس آن را فرمت کنید و ساعت و زمان آن را تصحیح نمایید.

دکمه REC را بزنید ،صفحه نمایشکلمه REC نمایش داده می شود .سپس دکمه Logger را بزنید،کلمه REC چشمک می زند و بوق دستگاه به صدا در می آید و اطلاعات روی حافظه ذخیره می شود.

اگر در طول ذخیره کردن دکمه Data Logger را بزنید ،اطلاعات ذخیره شده و توقف می کند برای پایان کار ثبت اطلاعات،دکمه REC را 2 ثانیه نگه دارید.

این دستگاه قابلیت ثبت اطلاعات در مقاطع مختلف روز را دارد.

وقتی اطلاعات روی مموری کارت ذخیره شد،مموری را به کامپیوتر وصل کنید و اطلاعات را روی فایل EXEL نمایش دهید.

منو: دکمه SET را 2 ثانیه نگه دارید.

Date: تنظیمات تاریخ و زمان

Loop:تنظیمات مربوط به ثبت اطلاعات در بازه های زمانی روز

dEC: تنظیمات . و , مربوط به واحد های اروپایی و آمریکایی

poFF: خاموش شدن اتوماتیک دستگاه

bEEP:تنظیمات صدای بوق دستگاه

t-CF:عوض کرن دمای بر حسب C,F

SP-t:تنظیمات 0...3600 ثانیه برای ذخیره داده ها

sd-F: فورمت کردن مموری کارت

12 channel thermometer BTM-4208SD Lutron/لوترون BTM-4208SD ترمومتر 12 کاناله
