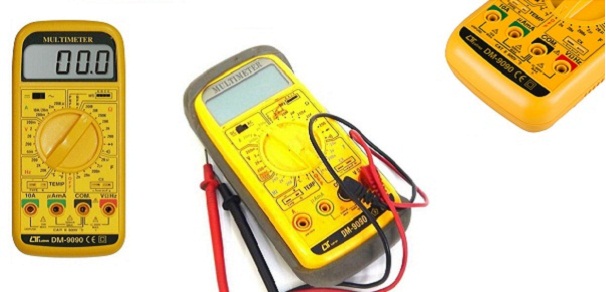

نحوه عملکرد دستگاه مولتی متر مدل DM-9090 لوترون:

مولتی متر مدل DM-9090 لوترون قابلیت اندازه گیری جریان AC/DC ،مقاومت الکتریکی،ظرفیت خازنی،فرکانس،دما،تست دیود، ترانزیستور را دارد.

رنج اندازه گیری مولتی متر DM-9090 Lutron:

ولتاژ: 200mV/ 2V / 20V / 200 V/ 600V AC/DC
دقت اندازه گیری: 0.1mV

جریان: 200µA /2mA/ 20mA / 200mA/ 10A AC/DC

دقت اندازه گیری: 0.1µA

مقاومت الکتریکی: 200/2K /20K / 200K/ 2M/20M ohm

دقت اندازه گیری: 0.1ohm

خازن: 2000pF /20nF/ 200nF / 2uF/ 20uF

دقت اندازه گیری: 1pF

فرکانس: 200Hz / 2KHz / 20KHz

دقت اندازه گیری:0.1Hz

دما: -20...750°C

دقت اندازه گیری: 1°C

ترانزیستور:NPN/PNP / 0....1000 hFE

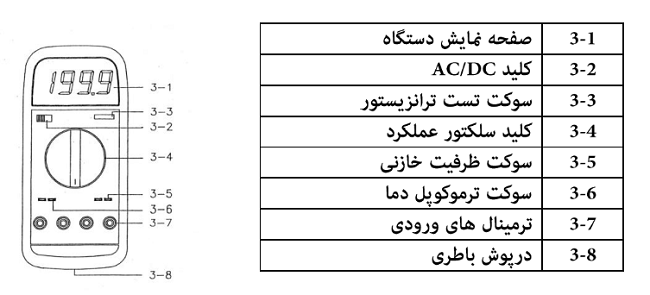

روش اندازه گیری:

برای اندازه گیری ابتدا باطری 9V کتابی را داخل دستگاه قرار دهید.

اندازه گیری ولتاژ AC/DC:

پراب قرمز رنگ را به پورتی که با علامت "V" نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM" وصل نمایید.

سوییچ چرخشی را روی 200mV /2V / 20V / 200V / 600V  قرار دهید و وتوسط کلید AC/DC رنج AC یا DC را انتخاب نمایید.

حال پراب ها را به صورت موازی با قسمتی که می خواهیم اندازه گیری نماییم قرار دهید.

مقدار ولتاژ روی LCD نشان داده می شود.

اندازه گیری جریان AC/DC:

پراب قرمز را به پورتی که با علامت "mA" نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM"  وصل نمایید.

اگر مقدار جریان مورد اندازه گیری بیشتر از 200mA است،کابل قرمز را به پورت 10A وصل نمایید.

سوییچ چرخشی را بر حسب اندازه گیری جریان درست بر روی µA یا mA قرار دهید و توسط کلید AC/DC رنج AC یا DC را انتخاب نمایید.

از جایی که قرار است جریان مورد اندازه گیری قرار گیرد می بایست مدار را قطع نمود و یک طرف مدار را به پراب قرمز و طرف دیگر را به پراب مشکی متصل نمود.

(مولتی متر به صورت سری در مدار قرار می گیرد)مقدار ولتاژ روی LCD نشان داده می شود.

اندازه گیری مقاومت الکتریکی:

پراب قرمز را به پورتی که بات علامت "Ω" نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM" وصل نمایید.

سوییچ را روی رنج مقاومتی Ω قرار دهید.

پراب ها را به دو طرف مقاومت مورد اندازه گیری متصل نموده تا مقدار مقاومت روی LCD  به نمایش درآید.

اگر مقاومت در مدار قرار دارد می بایست منبع،خاموش و خازن ها دشارژ شوند.

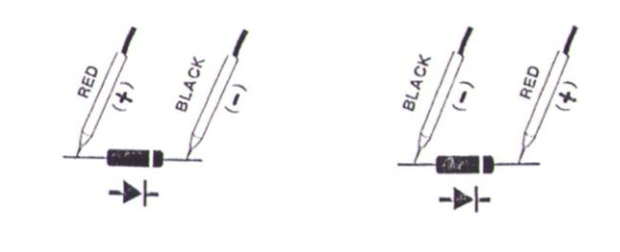

اندازه گیری دیود:

پراب قرمز را به پورتی که با علامت "V.Ω" نشان داده شده است منصل نموده و پراب مشکی را به پورت "COM"وصل نمایید.

سوییچ را روی نماد دیود → قرار دهید.

پراب قرمز را به آند و پراب مشکی را به کاتد متصل نمایید تا ولتاژ در صفحه نمایش نمایان شود.

بوق بیزر:

پراب قرمز رنگ را به پورتی که با علامت "Ω" نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM" وصل نمایید.

سوییچ را روی نماد صدا قرار دهید.

حال وقتی مقاومت مدار به کمتر از 100Ω برسد بوق بیزر به صدا در می آید.

ظرفیت خازنی:

پراب قرمز رنگ را به پورتی که با علامت F نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM" وصل نمایید،سوییچ را روی نماد F قرار دهید.

مقدار ظرفیت خازن را روی LCD بخوانید.

اندازه گیری فرکانس در مولتی متر DM-9990 لوترون:

پراب قرمز رنگ را به پورتی که با علامت "Hz" نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM"وصل نمایی

سوییچ را روی نماد فرکانس Hz قرار دهید.

اندازه گیری دما:

ترموکوپل Type K را به پورت TEMP و سوییچ چرخش را روی Temp قرار دهید.
