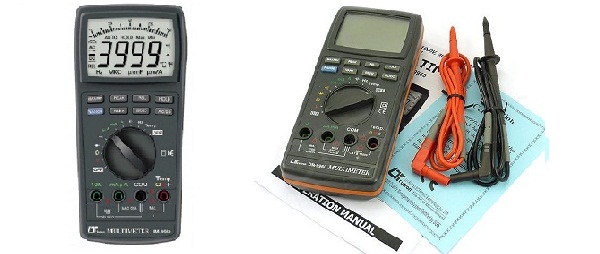

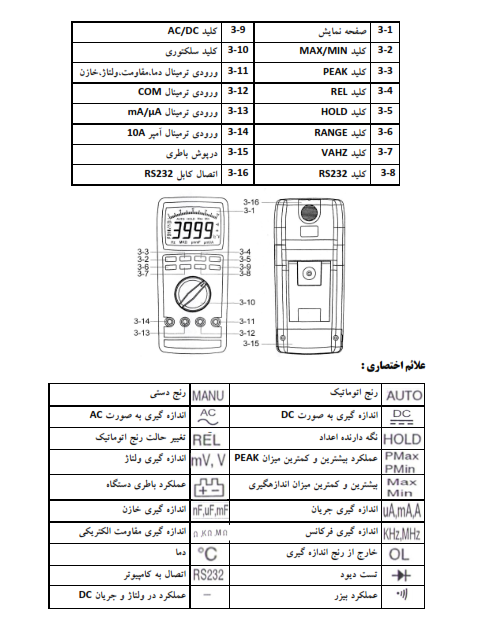

نحوه عملکرد دستگاه مولتی متر حرفه ای مدل DM-9960 لوترون:

مولتی متر DM-9090 لوترون قابلیت اندازه گیری جریان AC/DC،ولتاژ AC/DC ،مقاومت الکتریکی،ظرفیت خازنی،فرکانس،دما،تست دیود، ترانزیستور را دارد.

از دیگر قابلیت های این دستگاه که این مولتی متر را جز دستگاه های حرفه ای قرار داده می توان به :

Auto Range,Manual Range,Data Hold,Peak hold max,Peak hold min,Record Max & Min,Auto Power,Freeze Display,4000 Count,

قابلیت اتصال به کامپیوتر توسط کابل RS232 و نرم افزار مربوطه،اندازه گیری در سیگنال های پایین

ابعاد: 190mm×88mm×40mm

وزن: 378 گرم

رنج اندازه گیری مولتی متر DM-9960 لوترون:

ولتاژ: 400mV/ 4V / 40V / 400 V/ 1000V  AC/DC دقت اندازه گیری: 0.1mV

جریان: 400µA/4000µA /40mA/ 400mA / 10A AC/DC

دقت اندازه گیری: 0.1µA

مقاومت الکتریکی: 400/4K /40K / 400K/ 4M / 40M ohm

دقت اندازه گیری: 0.1ohm

خازن: 4nF / 40nF /400nF/4uF/40uF/400uF/4mF/40mF

دقت اندازه گیری: 1pF

فرکانس: 4KHz/40KHz/400KHz/4MHz/40MHz

دقت اندازه گیری:1KHz

دما: -20...750°C

دقت اندازه گیری: 1°C

اندازه گیری ولتاژ AC/DC در مولتی متر DM-9960 لوترون:

پراب قرمز رنگ را به پورتی که با علامت "V.Ω" نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM" وصل نمایید.

سوییچ چرخشی را روی V قرار دهید و وتوسط کلید AC/DC رنج AC یا DC را انتخاب نمایید.

زمانیکه صفحه نمایش Auto را نشان داد یعنی اندازه گیری به صورت اتوماتیک انجام می شود.

در این حالت با نگه داشتن 2 ثانیه ای کلید Range می توانید به رنج اتوماتیک برگردید.

اگر کلید Range را بزنید از حالت اتوماتیک خارج شده و می توانید به صورت دستی اعداد را Hold و رنج اعشاری اندازه گیری را مشخص نمایید.

حال پراب ها را به صورت موازی با قسمتی که می خواهیم اندازه گیری نماییم قرار دهید.

مقدار ولتاژ روی LCD نشان داده می شود.

اندازه گیری جریان AC/DC:

پراب قرمز را به پورتی که با علامت "µA,mA" نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM"  وصل نمایید.

اگر مقدار جریان مورد اندازه گیری بیشتر از 500mA است،کابل قرمز را به پورت A وصل نمایید.

سوییچ چرخشی را بر حسب اندازه گیری جریان درست بر روی µA یا mA قرار دهید و توسط کلید AC/DC رنج AC یا DC را انتخاب نمایید.

زمانیکه صفحه نمایش Auto را نشان داد یعنی اندازه گیری به صورت اتوماتیک انجام می شود

اگر کلید Range را یزنید از حالت اتوماتیک خارج شده و می توانید به صورت دستی اعداد را Hold ورنج اعشاری اندازه گیری را مشخص نمایید.

از جایی که قرار است جریان مورد اندازه گیری قرار گیرد می بایست مدار را قطع نمود و یک طرف مدار را به پراب قرمز و طرف دیگر را به پراب مشکی متصل نمود.

(مولتی متر به صورت سری در مدار قرار می گیرد)مقدار ولتاژ روی LCD نشان داده می شود.

اندازه گیری مقاومت الکتریکی:

پراب قرمز را به پورتی که بات علامت "V.Ω" نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM" وصل نمایید.

سوییچ را روی رنج مقاومتی Ω قرار دهید.

پراب ها را به دو طرف مقاومت مورد اندازه گیری متصل نموده تا مقدار مقاومت روی LCD  به نمایش درآید.

اگر مقاومت در مدار قرار دارد می بایست منبع،خاموش و خازن ها دشارژ شوند.

اندازه گیری دیود:

پراب قرمز را به پورتی که با علامت "V.Ω" نشان داده شده است منصل نموده و پراب مشکی را به پورت "COM"وصل نمایید.

سوییچ را روی نماد دیود → قرار دهید.

پراب قرمز را به آند و پراب مشکی را به کاتد متصل نمایید تا ولتاژ در صفحه نمایش نمایان شود.

بوق بیزر:

پراب قرمز رنگ را به پورتی که با علامت "Ω" نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM" وصل نمایید.

سوییچ را روی نماد صدا قرار دهید.

حال وقتی مقاومت مدار به کمتر از 20Ω برسد بوق بیزر به صدا در می آید.

ظرفیت خازنی:

پراب قرمز رنگ را به پورتی که با علامت ├┤ نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM" وصل نمایید.

سوییچ را روی نماد  ├┤ قرار دهید.

پس از  تخلیه کامل خازن،برای اندازه گیری پراب را به دو انتهای خازن مورد تست متصل کنید.

مقدار ظرفیت خازن را روی LCD بخوانید.

اندازه گیری فرکانس در مولتی متر DM-9960 لوترون:

پراب قرمز رنگ را به پورتی که با علامت "V" نشان داده شده است متصل نموده و پراب مشکی را به پورت "COM"وصل نمایید

سوییچ را روی نماد فرکانس Hz قرار دهید،کلمه KHz نمایش داده می شود.

در زمان اندازه گیری ولتاژ یا جریان AC با زدن کلید VAHz می توانید فرکانس مورد نظر را مشاهده نمود.

اندازه گیری دما:

ترموکوپل Type K را به پورت TEMP و COM وصل نموده و سوییچ چرخشی را روی Temp قرار دهید.

کلید REL:

کلید اندازه گیری مقدار نسبی،در طول اندازه گیری جریان AC/DC ، ولتاژ AC/DC،مقاومت الکتریکی،ظرفیت خازنی،فرکانس و دما، وقتی کلید REL را یک بار بزنید اعداد را صفر و یا نزدیک به صفر را نمایش می دهد.

اگر دو مرتبه این کلید را بزنید،حالت مقدار اندازه گیری نسبی را انتخاب خواهد کرد.

مقدار در حال نمایش می تواند به عنوان مقدار مرجع، در حافظه ذخیره شود و مقادیر ورودی اندازه گیری جدید کسر آخرین اندازه گیری خواهد شد.

برای خروج کلید REL را 2 ثانیه نگه دارید.

DATA HOLD:

در طول اندازه گیری با زدن کلید HOLD اعداد ثابت می شود.

برای لغو کردن این حالت HOLD را مجدد فشار دهید.

اندازه گیری PEAK HOLD:

مقدار PEAK در موارد زیر استفاده می شود. ACV,DCV,ACA,DCA

زمان کسب تابع،مقدار PEAK کمتر از 1 میلی ثانیه است.

برای اندازه گیری پالس گسترده ای کوتاه ACV,ACA ابزار مفید برای اندازه گیری ارزش سطح سیگنال گذرا ACV,ACA.

دو مدل:PEAK Min , PEAK Max

راه اندازی و آماده کردن مدار اندازه گیری را به طور کامل و منبع تغذیه ی مدار اندازه گیری را خاموش کنید.

از کلید RANGE برای انتخاب رنج دستی مستقیم استفاده کنید.

کلید PEAK را بیشتر از 3 ثانیه نگه دارید،نمایشگر باید عبارت CAL را نمایش دهد و سپس مقدار صفر نمایش داده می شود.

کلید PEAK را یکبار دیگر بزنید تا عبارت PMAX نمایش داده شود.حالا عملیات اندازه گیری PEAK MAX HOLD آماده است.

سپس دوبار کلید PEAK را بار دیگر بزنید تا PMIN نمایش داده شود.حالا عملیات اندازه گیری PEAK MIN HOLD آماده است.

مدار را روشن کنید،دستگاه باید مقدار PMAX را در صورت انتخاب شدن PMAX

و یا مقدار PMIN در صورت انتخاب شدن PMIN نمایش دهد.

تحت عمل تابع PEAK HOLD نمایشگر PMAX یا PMIN را نشان می دهد.

اگر قصد لغو عملیات را دارید کلید PEAK را بیشتر از 2 ثانیه نگه دارید.

اندازه گیری MAX & MIN:

برای بدست آوردن بیشترین و کمترین میزان اندازه گیری از این کلید استفاده می شود.

کلید RANGE را بزنید تا دستگاه از حالت اتوماتیک خارج شود .

سپس کلید MAX/MIN را 3 مرتبه زده تا کلمه MX/MIN را روی صفحه نمایش چشمک زن شود.

حال دستگاه شروع به ثبت اطلاعات برای بیشترین و کمترین میزان اندازه گیری می نماید.

حال کلید MAX/MIN را یکبار زده و بیشترین میزان اندازه گیری را مشاهده نمایید .

همچنین اگر دو مرتبه این کلید را بزنید کمترین میزان اندازه گیری شده را می توانید مشاهده نمایید.

برای خروج از این برنامه کلید MAX/MIN را 2 ثانیه نگه دارید.

 اتصال به کامپیوتر:

کابل RS232 را به دستگاه و کامپیوتر وصل کرده سپس کلید RS232 را زده و روی صفحه نمایش کلمه RS232 نمایان می شود.

در این زمان اطلاعات به کامپیوتر منتقل می شود.

دو مرتبه کلید RS232 را بزنید تا انتقال اطلاعات پایان بپذیرد.
