نحوه عملکرد دستگاه پاور آنالایزر مدل DW-6090 لوترون:

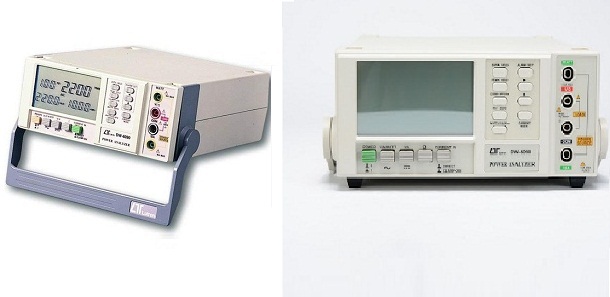

پاورآنالایزر مدل DW-6090 لوترون یک دستگاه ضروری برای هر مدارالکتریکی است.
به کمک این ابزار می توان ولتاژ باتری هایتان را چک کنید، باتری هایتان را بالانس کنید،ولتاژ،جریان و توان سیستم تان را بررسی کنید.
-------------
مولتی فانکشن
(AC A/DC A/AC V/DC V/Hz/VA)(Watt/Whr/Power factor ohms)
AC TRUE پاور (WATT) و اندازه گیری توان ظاهری (VA)
نمایش TRUE RMS برای AC/V, AC/A
نگهدارنده اطلاعات (DATA HOLD)
محدوده اتوماتیک اندازه گیری
دارای خروجی RS232
نشانگر کاهش باطری
-------------

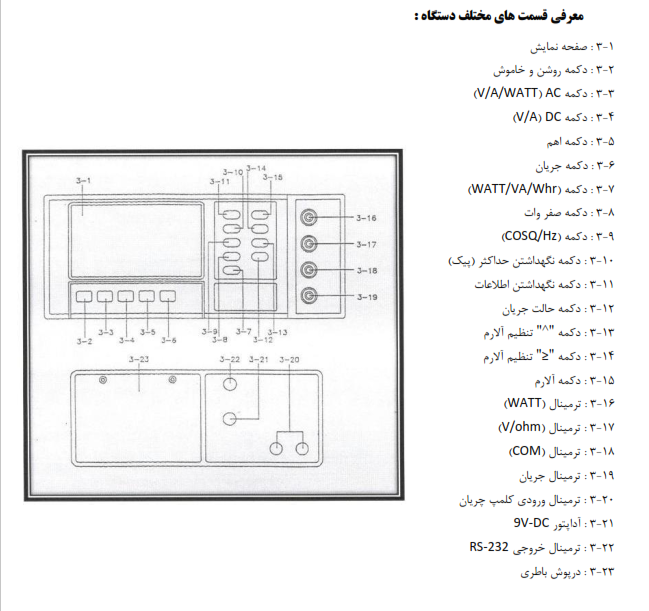

معرفی قسمت های مختلف دستگاه:


































اقدامات احتیاطی و آماده سازی برای اندازه گیری:

*از قرار دادن باتری در دستگاه اطمینان حاصل کنید و باتری هارا به طور صحیح در گیره فنری خود قرار دهید.
*انتخاب و فشردن دکمه صحیح قبل از اندازه گیری.
*پراب مخصوص را قبل از اندازه گیری درون ترمینال مخصوص خود که در پشت دستگاه می باشد قرار دهید.
*پراب را در زمانی که میحواهیم دستگاه اندازه گیری را از یک حالت و مد به مد و یا حالت دیگر در بیاوریم باید از ترمینال دستگاه خارج کنیم.
*راه اندازی دستگاه اندازه گیری فقط در رنج دمایی 32---120 درجه فارنهایت ( 0...50 درجه سانتیگراد) و کمتر از 80%RH رطوبت اضافی.
*میزان ولتاژ ماکزیمم در ورودی ترمینال ها و در هر رنجی نباید ار حد مجاز تجاوز کند.
*هنگامی که دستگاه اندازه گیری استفاده نمی شود توجه داشته باشید که همیشه دستگاه در حالت خاموش باشد و اگر بخواهیم برای مدت طولانی از دستگاه استفاده نکنیم باید توجه داشت که باتری را از دستگاه باید خارج کرد.

  روش های اندازه گیری:

1-اندازه گیری ( AC(watt,V,A,PFTHZ :



*دکمه پاور دستگاه را به حالت روشن "on" در آورید Off=0  , On=1

*دکمه (AC ( V/A/WATT را انتخاب کنید

*دکمه Current in را در حالت "Direct" قرار دهید

*نباید هیچگونه سیمی به ترمینال  ورودی متصل باشد. زمانی که در صفحه نمایش وات Watt صفر نباشد باید دکمه watt zero باید تحت AC و شرایط صفر و بدون سیگنال ورودی باشد.

*منبع تغذیه دستگاه اندازه گیری نصب شده را خاموش کنید.

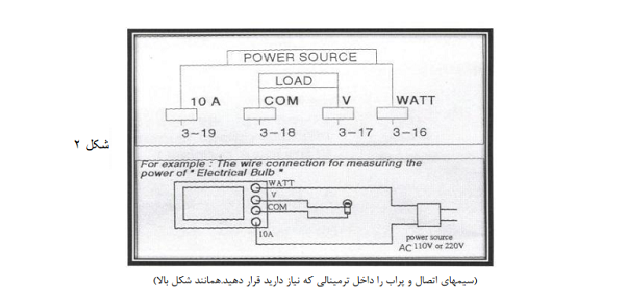

*بار (Load) را به ترمینال خود متصل کنید که همان شماره های (17-3 و18-3)در شکل 2 می باشد.

*منبع تغذیه را همانند شکل 2 به ترمینال های ( 16-3 و 19-3) وصل نمایید.

  • صفحه نمایش باید وات،ولتاژ،جریان، ضریب توان ( Watt/V/I/PF)  را همان لحظه نشان دهد.
  • تابع وات (Watt) همان مقدار واقعی اندازه گیری شده توان می باشد.
  • برای اندازه گیری Watt جریان ورودی باید کمتر از 10A AC باشد.

*در طول اندازه گیری وات (Watt) اگر دکمه " PF/Hz" یکبار فشار داده شود مقدار فرکانس را در عوض مقدار ضریب توان نشان می دهد.

*اگر دکمه " PF/Hz" یکبار دیگر  فشرده شود مقدار فرکانس (Hz) را نشان می دهد و اگر مجدد دکمه فشرده شود مقدار ضریب توان (PF)را نشان می دهد.


2-اندازه گیری VA/V/APF/Hz) AC)



همه روش های اندازه گیری شبیه به روش شماره 1،اندازه گیری (AC (PF/Hz/Watt/A/V/WHR  باید دکمه "PF/Hz/Watt/A/V/WHR" را دوبار فشار دهید تا صفحه نمایش مقدار ولتاژ و جریان (VA) و Hz را نشان دهد. *تابع VA اندازه گیری قدرت ظاهری ( V×A) می باشد. *در طول اندازه گیری VA صفحه نمایش VA , ولتاژ، جریان و Hz را نمایش می دهد. دستگاه توانایی نشان دادن مقداد ظاهری یا همان توان ظاهری را ندارد.

3-اندازه گیری وات ساعت (AC (Whr در پاورآنالایزر مدل DW-6090 لوترون :

همه روش های اندازه گیری شبیه روش شماره 1، اندازه گیری (AC (Watt/A/V/Whr باید دکمه "PF/Hz/Watt/A/V/WHR" را دوبار فشار دهید تا صفحه نمایش مقدار ولتاژ و جریان Whr را با زمان طی شده نشان می دهد.

  • Whr (وات ساعت) همان مقدار وات × ساعت می باشد.
  • اندازه گیری Whr بعد از چند ثانیه که صفحه نمایش جمله "WHR" را نمایش دهد شروع می شود.
  • زمانی که دکمه "Data Hold " فشرده شود،صفحه نمایش مقدار وات ساعت (Whr) را ثابت نگه می دارد و اگر مجددا دکمه "Data Hold" فشرده شود از حالت ثابت خارج و به حالت عادی برمی گردد.

4-اندازه گیری ولتاژ و جریان (AC (V-A در پاور آنالایزر مدل DW-6090 لوترون:

  1. دکمه پاور دستگاه را به حالت روشن درآورید.
  2. دکمه V/A/Watt "AC" را فشار دهید
  3. دکمه "Current in" را انتخاب و درموقعیت Direct قرار دهید.
اندازه گیری ولتاژ :
  • پراب قرمز رنگ را به ترمینال "V/ohm" و پراب مشکی را به ترمینال "COM" متصل نمایید.
  • پراب را در هنگام اندازه گیری به مدار وصل نمایید.
  • صفحه نمایش باید (AC (V را نمایش بدهد.
اندازه گیری جریان (AC (V :
  • پراب قرمز رنگ را به ترمینال "Current 10" متصل کرده و پراب مشکی رنگ را به ترمینال "COM" متصل نمایید.
  • صفحه نمایش باید جریان AC را به طور مستقیم نمایش دهد.مقدار جریان AC ورودی باید کمتر از 10A باشد.

5-اندازه گیری ولتاژ و جریان (DC (V-A :

  1. دکمه پاور دستگاه را به حالت روشن درآورید.
  2. دکمه "DC "V/A را فشار دهید.
  3. دکمه "Current" را در موقعیت "Direct" قرار دهید.
اندازه گیری ولتاژ (DC (V :
  • پراب قرمز را به ترمینال V/ohm و پراب مشکی را به ترمینال COM متصل کنید.
  • پراب را در هنگام اندازه گیری به مدار متصل نمایید.
  • صفحه نمایش باید (DC (V را نشان دهد.
توجه: هنگامی که جمله DC بر روی صفحه نمایش حالت چشمک زن داشته باشد،بدان معناست که مقدار اندازه گیری شده به صورت منفی می باشد.

6-اندازه گیری اهم در پاور آنالایزر مدل DW-6090 لوترون:

  1. دکمه پاور را در حالت on قرار دهید.
  2. دکمه ohm را فشار دهید
  3. پراب قرمز را به ترمینال V/ohm و پراب مشکی را به ترمینال Com متصل کنید.
  4. دستگاه را در حالت آزمایش خاموش کرده و هم خازن ها را دشارژ کنید.
  5. پراب را در هنگام آزمایش به مدار متصل می کنیم.
  6. مقدار ثابت و پایدار را از روی صفحه نمایش بخوانید.
7-اندازه گیری (Watt AC-VA-Whr) :
  • همانند روش های 2-5 , 1-5 می باشد.
  • نحوه اتصال کابل ها طبق شکل 2 انجام شود.
ولتاژ:

ترمینال V  و ترمینال Com

جریان:
  • خروجی ترانس جریان را به ترمینال 10Aو ترمینال Com متصل نمایید.
  • با فشار دادن دکمه Current Mode نوع CT  را 100/5A یا 1000/5A قرار دهید. صفحه نمایش باید جمله "CT 100/5A" یا "CT 1000/5A" را هنگامی  که CT را انتخاب کنید نمایش دهد.
ثابت نگه داشتن اطلاعات:

در طول انجام اندازه گیری اگر دکمه "Hold" را فشار دهید ،مقادیر اندازه گیری شده به صورت ثابت مانده و صفحه نمای کلمه "Hold" را نشان می دهد.

همچنین برای خروج از این حالت می بایست بار دیگر دکمه Hold را فشار دهید.

باید توجه راشت که کار ثابت نگه داشتن اطلاعات فقط برای حوزه اهم قابل امکان نمی باشد.

تنظیم زمان:

  • عملکرد تنظیم آلارم یا زمان فقط برای Watt می باشد.
  • دکمه "Alarm Set"برای مینیمم یا ماکزیمم مقرار آلارم و یا تنظیم خاموش شدن آلارم می باشد.
  • دکمه "≤" برای انتخاب عدد می باشد.
  • دکمه " ∧ " برای انتخاب هر کدام از مقاریر ( 9.......0,1,2) می باشد.
  • وقتی زنگ هشدار به صدا در می آید که مقدار تنظیم آلارم وات بیشتر از مقار ماکزیمم یا کمتر از مقدار مینیمم باشد.
پشتیبانی و نگهداری :

1-جابه جایی باطری:

هنگامی که صفحه نمایش کلمه BAT  را نشان دهد به این معناست که نیاز به جابه جایی باطری دارد.

توجه:توجه داشته باشد که قبل از باز کردن در پوش یاتری حتما کابل را از برق جدا کنید.

2- تمیز کردن:

برای تمیز کردن دستگاه فقط می بایست از دستمال خشک استفاده شود.
