نحوه عملکرد آنالایزر رنگ مدل RGB-1002 لوترون

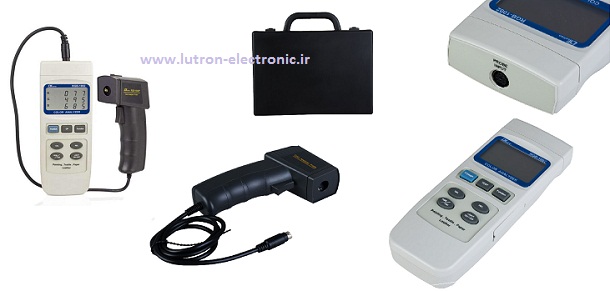

آنالایزر رنگ مدل RGB-1002 لوترون دستگاهی مجهز به پراب مجزا و خارجی برای اندازه گیری هندسه رنگ در زوایای 0 تا 45 درجه می باشد.

برای تشخیص اجزای رنگ نمونه های غیر نورانی مثل پارچه ، کاغذ، چرم و رنگ , ... مورد استفاده قرار می گیرد.

بخش اندازه گیری دیجیتال آن ، دارای یک تکنولوژی میکروپروسسوری دقیق است که از روش آنالیز طیفی برای تشخیص رنگ نمونه، استفاده می کند.

محصولات لوترون دارای یکسال گارانتی و ده سال خدمات پس از فروش می باشند.

------------

مشخصات آنالایزر رنگ مدل RGB-1002 لوترون

---

سایز نمایشگر:LCD size : 59 mm x 34 mm
اندازه گیری هندسی: 0...45 درجه
رنج طیفی: 400 تا 700 نانومتر
منبع نور: دو عدد لامپ LED سفید
سنسورهای رنگ: ترانزیستورهای نوری 3 رنگ:
- ترانزیستور نور قرمز
- ترانزیستور نور سبز
- ترانزیستور نور آبی
کالیبراسیون:
- خود کالیبراسیون: دستگاه شامل کارت کالیبراسیون سفید می باشد.
اندازه گیری:
- مقدار RGB، تشخیص رنگ از 3 رنگ آبی، سبز، قرمز
  - مقدار رنگ (R) قرمز: 0 تا 1023
  - مقدار رنگ (G) سبز: 0 تا 1023
  - مقدار رنگ (B) آبی: 0 تا 1023
- مقدار HSL، تشخیص ترکیب رنگ از نظر مقدار رنگ، شفافیت و روشنایی
  - مقدار والور رنگ (H) یا ته رنگ: 0 تا 1
  - مقدار اشباع (S) یا شفافیت رنگ: 0 تا 1
  - مقدار درخشندگی (L) رنگ: 0 تا 1

--------------------

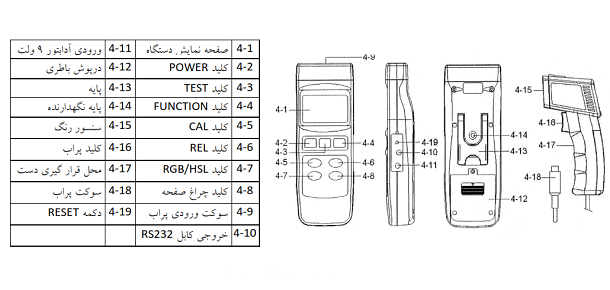

روش کار با آنالایزر رنگ (Color Analyzer) مدل RGB-1002 لوترون

----

ابتدا پراب مربوطه را به دستگاه وصل نمایید سپس دستگاه را توسط کلید Power روشن نمایید.

بر روی صفحه نمایش R,G,B با مقدار صفر نشان داده می شود.

سپس پراب را در دست گرفته و روی صفحه ای که میزان رنگ آن را می خواهیم آنالیز کنیم قرار می دهیم و کلید پراب را می زنیم تا اندازه گیری نماید.

اندازه گیری R,G,B

بعد از اینکه کلید پراب را بزنید روی صفحه نمایش کلمه Mesu نمایش داده می شود و بعد از چند ثانیه R, G ,B مقدار رنگ را نشان می دهند.

اندازه گیری H , S , L

برای اندازه گیری ( Hue , Saturation , Luminance ) می توانید توسط کلید RGB/HSL تنظیم نمایید ،سپس توسط پراب اندازه گیری نمایید.

----

Hue:قابلیت تشخیص یک رنگ از دیگر رنگ ها

Saturation:مقدار خلوص رنگ

Luminance:مقدار روشنایی و یا شدت رنگ

نکته: برای اجسامی که از خود نوری ندارند حتما کلید Light را روشن نماییم.

اگر بعد از اندازه گیری R , G ,B کلید REL( Relative) را بزنیم دستگاه اعداد صفر را به صورت چشمک زن نشان می دهد، در اندازه گیری مجدد با زدن کلید پراب نسبت تفاوت رنگ دو محیط را نشان می دهد و با زدن دوباره کلید REL اندازه گیری به حالت معمول منتقل می شود.

کالیبره کردن دستگاه آنالایزر رنگ مدل RGB-1002 Lutron

کلید Light خاموش باشد،از ورق کالیبره داخل کیف دستگاه استفاده کرده و پراب دستگاه را روی قسمت سفید قرار دهید.
