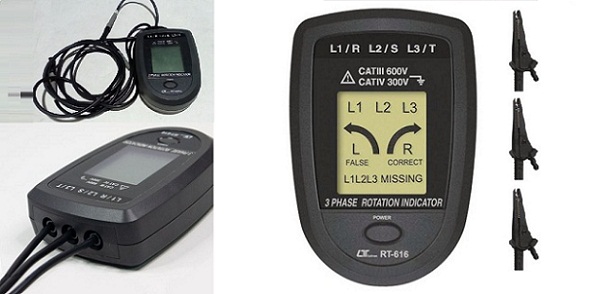

نحوه عملکرد دستگاه توالی سنج مدل RT-616 لوترون:

دستگاه توالی سنج مدل RT-616 لوترون قابلیت تست چرخش الکتریکی با قابلیت اطمینان بالا را دارد و از نوع ساعت گرد میباشد. صفحه نمایش توالی سنج RT-616 از نوع LCD بوده و ولتاژ سیگنال ورودی آن 100 ولت متناوب تا 660 ولت متناوب میباشد.

. .

مشخصات :

قابلیت تست الکترونیکی چرخش فاز (غیر مکانیکی) با قابلیت اعتماد بالا

ورودی AC از 100 ولت تا 660 ولت (100V...660V)

رنج فرکانسی: 45 تا 70Hz

توان مصرفی:DC 8 mA

منبع تغذیه باتری 9V

قابل استفاده در هوای مرطوب کمتر از 80%

وزن 150g

روش اندازه گیری:

ابتدا پراب های دستگاه را به موتور مورد نظر وصل نمایید.همچنین برای اتصال راحت تر می توان از پراب های سوسماری که به پراب های خود دستگاه متصل می شود وصل نمود.

سپس روی صفحه دستگاه جهت چرخش موتور،تعیین و توالی فازها به مانند شکل نشان می دهد.

نکته: زمانی که اتصال ها صحیح نباشد صفحه نمایش دستگاه به صورت های زیر نمایش می دهد.

نحوه عملکرد دستگاه توالی سنج مدل RT-616 لوترون:

لوترون RT-616 توالی سنج مدل / RST Meter Model RT-616 Lutron
