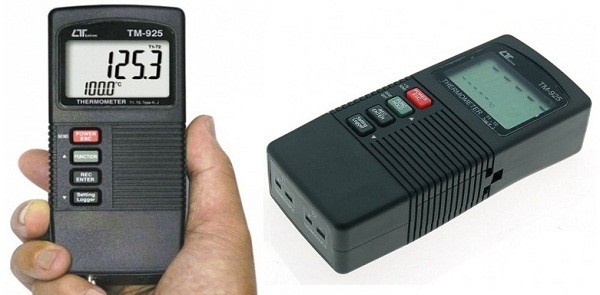

نحوه عملکرد ترمومتر دوکاناله مدل TM-925 لوترون:

ترمومتر دوکاناله مدل TM-925 لوترون با قابلیت اتصال به کامپیوتر و ثبت اطلاعات تا 1600 مقدار ، می تواند دمای دو محیط را بطور هم زمان نمایش دهد.

.

 مشخصات فنی دستگاه ترمومتر دوکاناله مدل TM-925 لوترون :

.

*اندازه گیری دما :از -50 تا 1300 درجه سانتیگراد
*ترموکوبل های T1, T2, T1-T2, Type K/J.
*انتخاب * oC/oF
*دیتا هلد، ثبت مقادیر ماکزیمم / مینیمم
*دیتالاگر با 1600 داده
*پراب تیپ k : دمای 100 تا 1300 درجه
*پراب تیپ J : دمای -100 تا 1200 درجه
*رابط RS232
*قابلیت اتصال به کامپیوتر


برای راحتی کار دکمه های روی دستگاه را به ترتیب زیر شماره گذاری می کنیم:
1- Power ESC
2-Function
3-REC Enter
4-Setting Logger

برای Setting کردن دستگاه دکمه 4 را به مدت 5 ثانیه فشار می دهیم.

  1. K: برای تغییر بین حالت K , J می باشد . با زدن دکمه 2 می توان J یا K را عوض کرد و با زدن دکمه 3 انتخاب صورت میگیرد.
  2. C: تغییر نوع اندازه گیری از فارنهایت به سانتی گراد و بالعکس
  3. OFF:برای on یا off کردن Auto Power
  4. SP-T:تغییر زمان Sampling
  5. Space: تعداد جای خالی در حافظه را نشان می دهد ( درحالتی که  هیچ داده ای ذخیره نشده باشد عدد 1600 را نشان می دهد و هرچه از این عدد کمتر باشد به همان تعداد داده در حافظه ذخیره شده است)
  6. CLR: برای پاک کردن حافظه بوده و با انتخاب NO حافظه پاک می شود.
  7. CODE:وارد کردن کد برای استفاده های بیشتر

نحوه ارسال داده از طریق کابل RS-232:

.

1-نرم افزار DL2005 لوترون

ارسال داده با این نرم افزار به صورت Offline صورت می گیرد.

برای اینکار ابتدا باید داده ها را ذخیره کرد. برای این منظور ابتدا دکمه 3 را فشار می دهیم، در بالای LCD نوشته REC ظاهر می شود.

سپس دکمه 4 را فشار می دهیم تا کار ثبت داده صورت گیرد، در این حالت نوشته REC شروع به چشمک زدن می کند که نشان دهنده ثبت داده ها می باشد.

با فشار دادن دوباره دکمه 4 عمل ثبت داده پایان می گیرد.

بعد از ا ین کار نرم افزار DL-2005 را اجرا می کنیم. ابتدا پورت خود که کابل RS-232 به آن متصل شده است را انتخاب می کنیم و سپس نام داده را به صورت دلخواه انتخاب می کنیم .

این داده در همان محل نصب نرم افزار ذخیره می شود.

در مرحله بعد دکمه 1 را به مدت حدود 5 ثانیه فشار می دهیم . در پایین LCD عبارت RS232 ظاهر می شود و عددی که در بالا نوشته می شود بیان کننده تعداد داده های ذخیره شده می باشد.

سپس بر روی عبارت Start در نرم افزار کلیک می کنیم.بعد از این مرحله یک بار دیگر دکمه 1 را فشار می دهیم، با این کار عمل انتقال داده از دستگاه به کامپیوتر صورت می گیرد.

با کلیک بر روی گزینه View Data می توان داده های منتقل شده را بر روی نرم افزار مشاهده کرد.

توجه:

در ورژن جدید نرم افزار DL-2005 قابلیت Export داده در Excel نیز وجود دارد.همچنین در این نرم افزار (ورژن جدید و قدیم)زمان ثبت داده مشخص نمی شود.

2- نرم افزار SW-U801 لوترون

ارسال داده توسط این نرم افزار به صورت کاملا online انجام می شود.پس از اتصال کابل RS-232 نرم افزار را اجرا می کنیم.

ابتدا در قسمت SETUP تنظیمات دلخواه را انجام می دهیم.

به طور مثال : با انتخاب System Setup می توان COM . PORT و یا نرخ نمونه برداری را تعیین نمود و یا با انتخاب CREAT NEW Data از منوی SETUP نام فایل مورد نظر را به دلخواه تغییر داد.

در قسمت MONITOR می توان دمای اندازه گیری شده توسط دستگاه را به صورت ONLINE مشاهده نمود.

این داده ها همراه با زمان ثبت داده در یک فایل ACCESS یا EXCEL با همان نامی که ابتدا مشخص کردیم ذخیره می شود.

توضیح: از کابل UPCB-02 استفاده شود.
