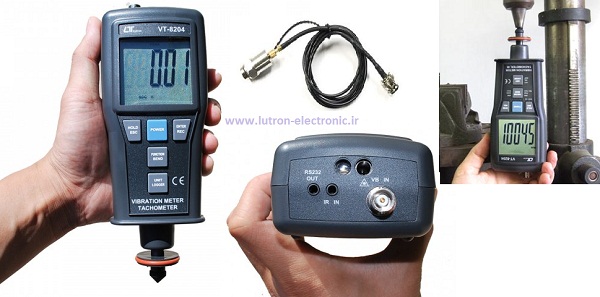

لرزش سنج و دور سنج مدل VT-8204 لوترون جهت اندازه گیری شتاب، سرعت، جابجایی مورد استفاده قرار می گیرد و علاوه بر این موارد می توان از آن به عنوان تاکومتر یا دورسنج نوری و تماسی استفاده کرد.
این تجهیز جهت اندازه گیری ویبره یا لرزش دارای پراب مجزا می باشد.
استفاده از لرزش سنج یا وایبریشن متر ( ویبرو متر) در تعمیر و نگهداری بسیاری از تجیهزات صنعتی متحرک کاربرد فراوان خواهد داشت.
نوسانات وقتی از محدوده تعریف شدهای بیشتر می شوند باعث بروز خسارات جبران ناپذیر به تجهیزات صنعتی خواهند گردید و بازرسی مدوام لرزش یا vibration موتورها و دستگاهای دوار به شما امکان جلوگیری از ضایعات ناشی از آنها را خواهد داد.
محصولات لوترون دارای یکسال گارانتی و ده سال خدمات پس از فروش می باشند.
تجهیزات همراه:
تجهیزات سفارشی:
ابتدا پراب را به دستگاه وصل نمایید از اتصالات پراب مطمئن شوید و سپس دستگاه را توسط کلید Power روشن نمایید.
کلید Unit واحد اندازه گیری را تغییر می دهد.
بر اساس : m/s2 , mm/s , cm/s , g , mm
سپس سنسور را روی مکان اندازه گیری قرار دهید و اندازه گیری را مشاهده نمایید.
در طول اندازه گیری با 2 ثانیه نگه داشتن کلید unit می توانید واحد اندازه گیری را بر حسب متریک و انگلیسی تغییر دهید به عنوان مثال m/s2 به ft/s2 تغییر می کند.
در طول اندازه گیری با زدن کلید Function / Send می توانید مقادیر را بر حسب RMS / PEAK / MAX HOLD تغییر دهید.
RMS: اندازه گیری سرعت و شتاب با دقت بالا
PEAK: محدوده مقدار اوج نمودار اندازه گیری
PEAK MAX HOLD: بیشترین میزان اندازه گیری نمودار اندازه گیری
Zero: اگر قبل از شروع به اندازه گیری کلید Hold را 2 ثانیه نگه دارید دستگاه عدد صفر را نشان می دهد.
Data Hold: در طول اندازه گیری با فشار دادن دکمه Hold می توانید اعداد نشان داده را ثابت نگه دارید.
Data Record , Data Logger:
برای ثبت اطلاعات داخل حافظه دستگاه ابتدا کلید REC را زده دستگاه کلمه REC را نشان می دهد.
سپس کلید Logger را زده و روی صفحه نمایش علامت ((•)) را که نشان دهنده ضبط اطلاعات می باشد را نشان می دهد.
اگر کلید Logger را دو مرتبه بزنیم ضبط اطلاعات قطع می شود.
در این مرحله با زدن کلید REC بیشترین میزان اندازه گیری و همچنین کمترین میزان اندازه گیری را ملاحظه فرمایید.
برای خروج از برنامه کلید REC را 2 ثانیه نگه دارید.
قبل از هر کاری کلید Hold یا REC فعال نباشد.
کلید SEND را 2 ثانیه نگه دارید تا روی صفحه کلمه RS232 نمایش داده شود سپس اتصالات مربوط به کامپیوتر را وصل نموده و نرم افزار مربوطه را فعال مینماییم سپس دوباره کلید SEND را می زنیم اکنون اطلاعات برای کامپیوتر فرستاده می شود.
منوی تنظیمات دستگاه:
برای ورود به منو تنظیمات لرزش سنج و دور سنج مدل VT-8204 لوترون وقتی دستگاه خاموش می باشد کلید Hold را نگه داشته و سپس کلید Power را می زنیم تا وارد منو تنظیمات گردید.
OFF: حالت اتوماتیک روشن و یا خاموش شدن دستگاه
SEC: تنظیم میزان ذخیره اطلاعات بر حسب ثانیه
شما می توانید از 0 تا 3600 ثانیه زمان تعیین نمایید.
CNT: نشان دهنده میزان باقی مانده حافظه دستگاه
CLR:پاک کردن حافظه دستگاه
ESC: خروج از منوی تنظیمات
برای اندازه گیری با دورسنج احتیاج به زدن کلید Power نیست شما توسط کلید فشاری کناری دستگاه می توانید اندازه گیری نمایید.
روش اندازه گیری:
ابتدا کلید کناری دستگاه را نگه دارید و برای تنظیم عملکر نوری و یا مکانیکی توسط کلید Function آن را مشخص نمایید.
1-اندازه گیری توسط سنسور نوری بر حسب RPM بتا نشانگر لیزر
ابتدا کاغذ رفلکت داخل جعبه دستگاه را روی محور و یا شفت در حال چرخش قرار دهید سپس توسط لیزر نشانه گیری بر روی آن نمایید و دستگاه با دیدن کاغذ رفلکت علامت ((•)) که نشانه اندازه گیری می باشد را نشان می دهد.
2-اندازه گیری توسط دورسنج مکانیکی بر حسب RPM , m/min ,ft/min
در این نوع اندازه گیری دور ابتدا از طریق کلید Function واحد اندازه گیری را مشخص نمایید سپس با تماس بر قرار کردن قسمت مکانیکی دور سنج میزان دور را مشاهده نمایید.
